Isuzu 2.8T Common Rail dízelmotor szekvenciális elektronikus üzemanyag-befecskendező rendszer oktatótestület

Isuzu 2.8T common rail dízelmotor szekvenciális elektronikus üzemanyag befecskendező rendszerű oktatótábla

ZC-QCA08B

Termék bemutatása

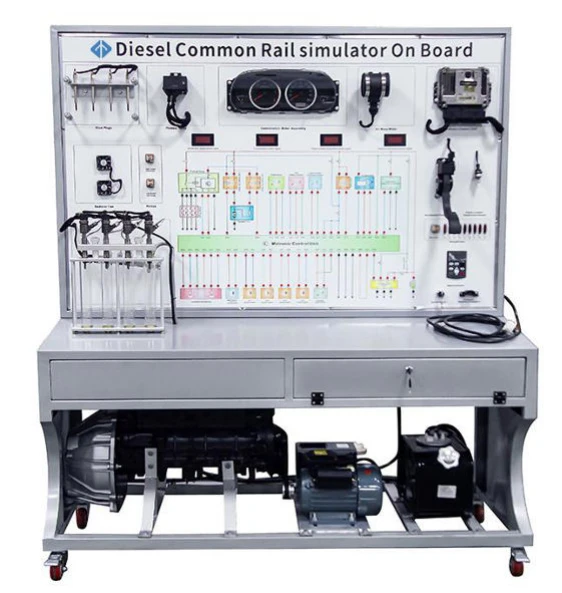

A közös nyomócsöves dízelmotor szekvenciális elektronikus üzemanyag-befecskendező rendszer oktatótáblája a tényleges közös nyomócsöves dízelmotor elektronikus üzemanyag-befecskendező rendszeréből készül, amely teljes mértékben bemutatja a közös nyomócsöves dízelmotor szekvenciális elektronikus üzemanyag-befecskendező rendszerének összetételét és munkafolyamatát.

Jellemzők

1. Egy valódi és működőképes közös nyomócsöves dízelmotoros szekvenciális üzemanyag-befecskendező rendszer teljes mértékben bemutatja az üzemanyag-befecskendező rendszer összetételét és működési folyamatát. Tartalmazza a nagy-nyomású üzemanyag-szivattyút, a közös nyomócsövet, az elektronikus befecskendezőket, az érzékelőket és a működtetőket.

2. Az oktatótábla panel kiváló -minőségű átlátszó alumínium-műanyagból készült, amely ellenáll az ütésnek, a szennyeződésnek, a tűznek és a nedvességnek, és a felületet speciális eljárással alapozó szórással kezelik; a panel színes kapcsolási rajzzal és működési elvi diagrammal van nyomtatva, amely soha nem fakul; A tanulók intuitív módon összehasonlíthatják a kapcsolási rajzot a tényleges tárggyal, hogy megértsék és elemezzék a szekvenciális elektronikus üzemanyag-befecskendező rendszer működési elvét.

3. Az oktatótábla panel érzékelő terminálokkal van felszerelve, amelyek közvetlenül érzékelhetik az elektronikus üzemanyag-befecskendező rendszer áramköri elemeinek elektromos jeleit a panelen, például ellenállást, feszültséget, áramot, frekvencia jeleket stb.

4. Az oktatótábla egy OBD-II diagnosztikai aljzattal van felszerelve, amely egy speciális vagy univerzális autóipari dekóderhez csatlakoztatható, és olyan öndiagnosztikai funkciókat végezhet, mint a hibakódok beolvasása, hibakódok törlése és élő adatfolyamok olvasása a közös nyomócsöves dízelmotor befecskendező rendszerén.

5. Az oktatótábla panel része gyönyörű megjelenésű, 1,5 mm-es hideglemezes bélyegzőszerkezettel rendelkezik; a vázrész acélszerkezet-hegesztést alkalmaz, a felületet műanyag szórással kezelik, és önzáró görgőkkel rendelkezik a mobilitás érdekében. A tantábla alapja fel van szerelve

körülbelül 40 cm-es asztal, amely kényelmes anyagok, műszerek stb. elhelyezésére.

6. Az oktatótábla közönséges 220 V váltóáramú tápfeszültséget használ, amelyet belső áramköri transzformációval és egyenirányítással 12 V egyenárammá alakítanak át. Nincs szükség akkumulátorra, csökkentve a töltési nehézségeket. A 12 V-os egyenáramú tápegység rendelkezik rövidzárlat elleni -funkcióval. Vészleállító kapcsolóval felszerelt.

7. Tartalmazza az alapvető érzékelőket és működtetőket. Az érzékelők közé tartozik a légáramlás-érzékelő, a hőmérséklet-érzékelők, az üzemanyag-adagoló szelep, a sínnyomás-érzékelő, a fojtószelep-pedál és az EGR-szelep.

8. A képzési célok Egy modern common-rail szekvenciális befecskendező rendszer felépítésének megértése.

9. Ismerje meg az üzemanyagrendszer alkatrészeinek elrendezését.

10. Tanulmányozza a szekvenciális elektronikus üzemanyag-befecskendezés működési elveit.

11. Végezzen gyakorlati-diagnosztikai tesztelést mérők és diagnosztikai szkennerek segítségével.
